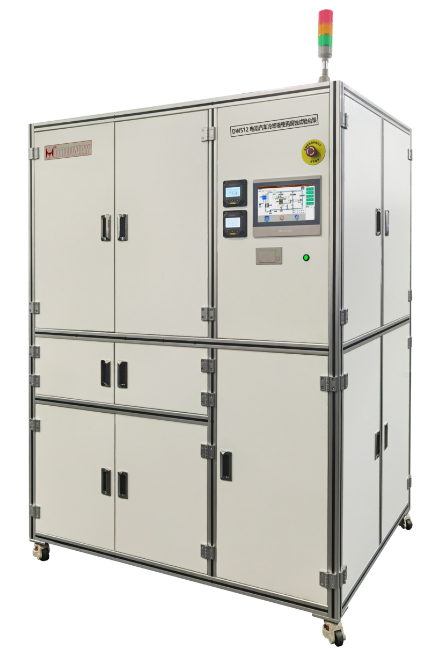

仪器概述

电动汽车越来越普及，但在电动汽车使用过程中，对冷却液的要求与现有燃油发动机冷却液有不同 之处，但又是不可或缺的媒质，其腐蚀性将直接影响到电动汽车电池的使用寿命。

试验台架能够模拟冷却液在电动车最典 型应用场景中的实际运行情况（温度、流量 和回路环境），在较长的模拟时间内自动运 行，并自动监测冷却液在运行过程中 pH 值、 电导率和冰点的变化状况和趋势。并可以取 样进行离子成分分析。试验台架将解决试验 过程中手动步骤繁杂、人为因素比较多、数 据不精确等问题，并提高工作效率、保障试验人员。

试验机参数

u  回路中冷却液模拟使用温度 80±0.5℃（室温~85℃可调）；

u    回路冷却液流量：5~20L/min±0.25 L/min；

u    回路压力<35kPa；

u    模拟运行试验时间：可以设定，出厂设定 1064±1H；

u    pH 计：量程范围 0～14，精度 0.1；

功能特性

u    台架可以实现自动进样，做到排空方便；

u    可以配在线 pH 计和在线电导率仪，在固定时间测量冷却液的 pH 值和电导率值，并可以在控制器的 监视屏幕上观察二者的变化趋势曲线；

u    设置取样阀，定期取样以供离线测试样品的冰点值或离子成分分析；

u    试验结束后控制器可以直接形成试验报告，其中包括冷却液 pH 值、电导率和冰点的变化趋势曲线；

u    由于该模拟台架试验过程比较长，模拟台架采用全自动技术，在整个试 验过程中，实现无人值守；

u    试验台架配置警示灯，分别提示试验阶段和故障报警提示；

u   台架中的机械零部件实现标准化和通用化，管路元件，功能件和传感 器在满足功能和精度要求的同时，符合高抗腐蚀性；

u    台架控制系统采用模块化的设计，控制元件均选用了标准成熟的工业 化自动化产品，确保稳定可靠；

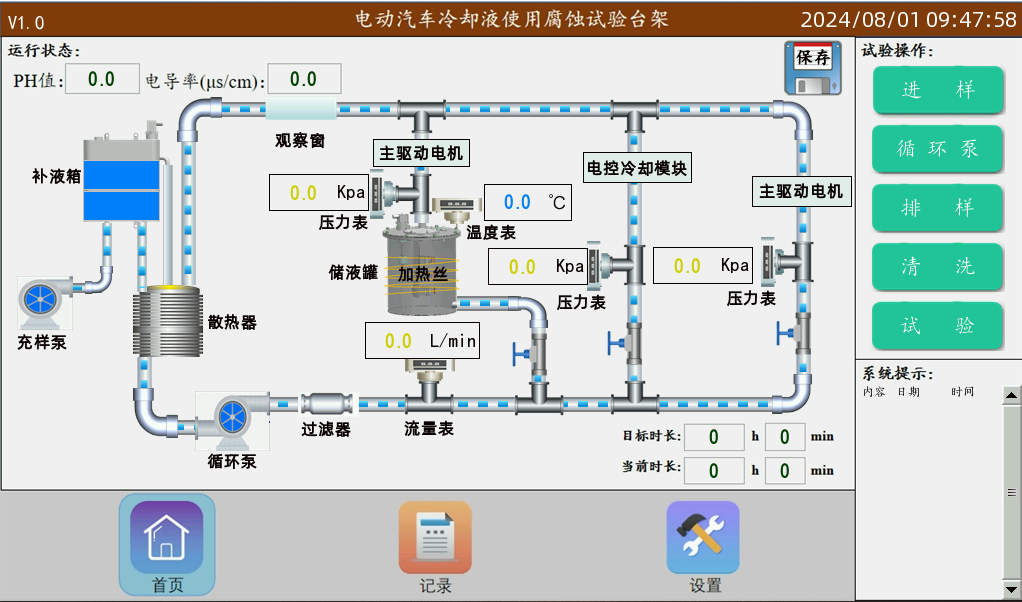

u 台架应用软件的人机交互设计以模拟动态图像的方式监控冷却液在回 路中的运行情况；实时监控冷却液的温度、流量和最大压力；根据在线传感器测量的结果显示当前的 pH 值、电导率及其冰点数据；试验时间进度信息；当数据超出预设的极值时，给出及时的报警信息；

u    应用软件采用触摸屏操作，试验信息设置支持中文输入；

u    台架整体设计采用无人值守机柜设计，安装方便，安全警示设施完备。
